Beskrivelse

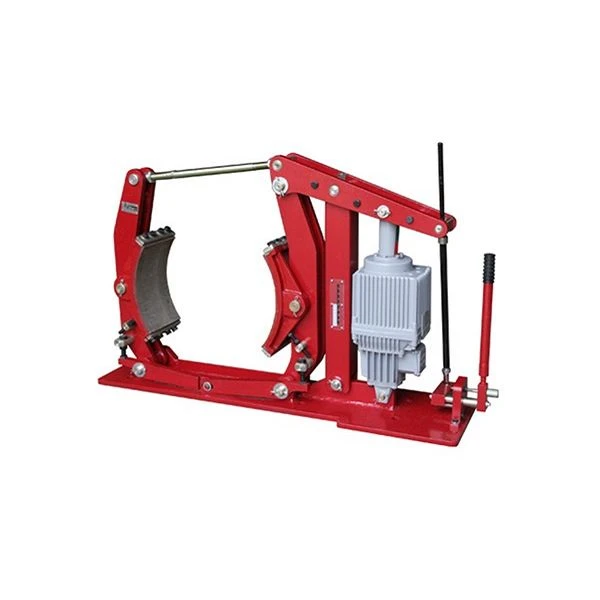

YWZ12serie elektrisk hydraulisk tromlebremse

YWZ12 series electric hydraulic drum brake..

Formål og hovedegenskaber:

Installationsmålene for denne serie af bremser overholder GB6333-86-standarden.

Sikker og pålidelig ydeevne, jævn bremsning, høj driftsfrekvens.

Udstyret med en kæde-type ensartet frigangsanordning, opretholder den altid den samme frigang til de to sideklodser under brug, hvilket undgår fænomenet med, at den ene side af bremseklodsen flyder mod bremsehjulet på grund af ujævn frigang.

Hovedsving-hængslet er udstyret med selv-smørende lejer, som har høj transmissionseffektivitet og lang levetid og ikke kræver smøring under brug.

Bremsefjederen er anbragt inde i fjederrøret og udstyret med en bremsemomentskala på den ene side for nem og intuitiv justering.

De asbestfrie bremseklodser og bremseklodser vedtager en kortindsættelsestype. Sikker og pålidelig, nem og hurtig at udskifte.

I henhold til kundens krav kan der tilføjes et opadgående display.

Betingelser for brug:

-Miljøtemperatur: -20 grader ~50 grader .

-Luftens relative fugtighed bør ikke overstige 90 %.

-Højden på brugsstedet overholder GB755-2000.

-Der må ikke være brændbare, eksplosive eller ætsende gasser i arbejdsmiljøet. Ellers bør der bruges eksplosionssikre-eller anti-korrosionsprodukter.

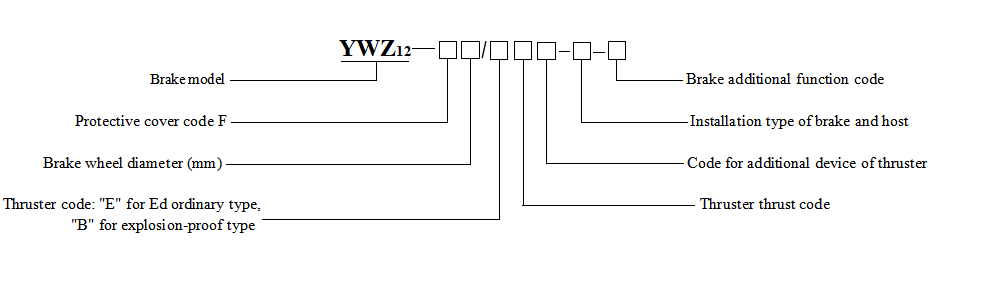

Model Betydning

product-984-282

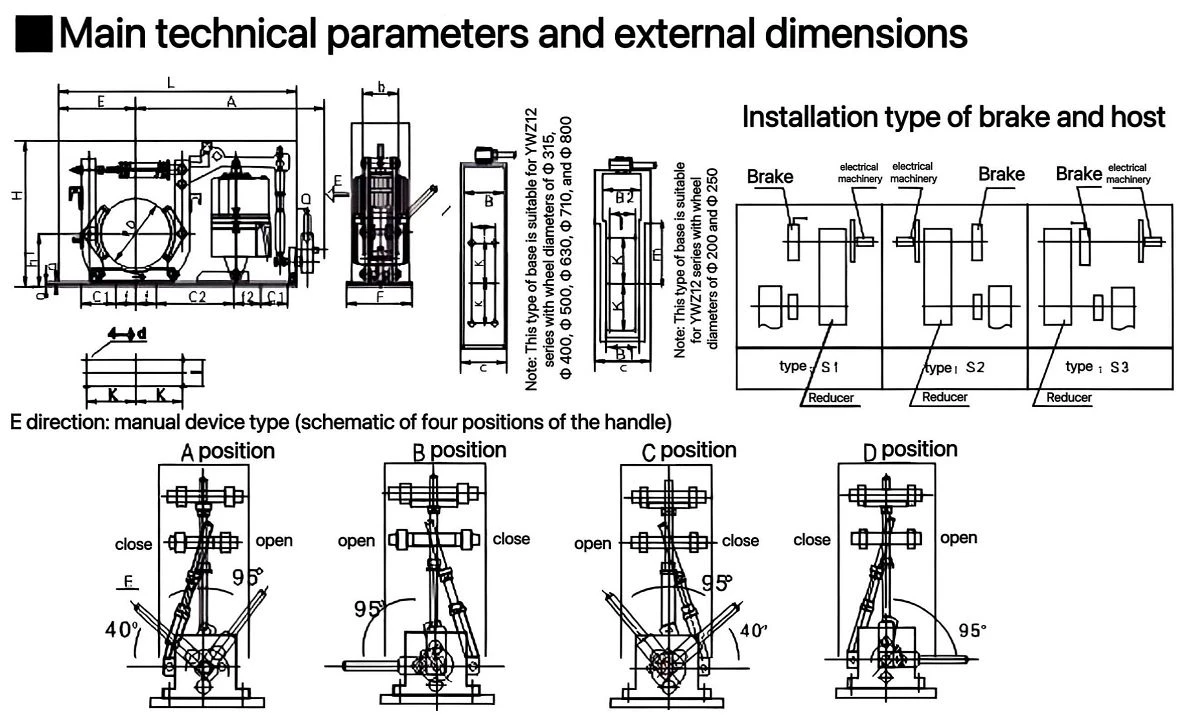

product-1200-715

Bremse model	Matchende thrustere	Bremsemoment (Nm)	Tilbagetrækningsafstand (mm)	A	B	B1	B2	b	F	C1	C2	D	d	E	f	f2	H	h1	i	K	L	m	n	n1	Q	Vægt (Kg)
YWZ12-200/23S	Ed23/5S	80-130	1	720		180	230	80	250	160	220	200	14	260	80		665	160	55	145	820	450	10	5	55	60
YWZ12-200/30S	Ed30/5S	80-200																								65
YWZ12-250/23S	Ed23/5S	100-170	1.2	750		220	260	100	280	200	250	250	18	305	100		774	190	65	180	948	550	10	4	55	85
YWZ12-250/30S	Ed30/5S	100-240																								90
YWZ12-250/50S	Ed50/6S	220-500																								102
YWZ12-315/30S	Ed30/5S	230-280	1.2	830	260			125	280	200	280	315	18	380	150		775	225	80	220	1100		12	4	55	110
YWZ12-315/50S	Ed50/6S	430-550																								120
YWZ12-315/80S	Ed80/6S	430-1050																								127
YWZ12-400/50S	Ed50/6S	510-630	1.5	930	280			160	300	180	300	400	22	440	180		800	280	100	270	1251		14	4	70	170
YWZ12-400/80S	Ed80/6S	510-1000																								170
YWZ12-400/121S	Ed121/6S	820-1800															950									205
YWZ12-500/80S	Ed80/6S	970-1200	2	990	300			200	330	200	330	500	22	510	330		985	335	130	325	1581		16	4	70	250
YWZ12-500/121S	Ed121/6S	970-2000																								275
YWZ12-500/201S	Ed201/6S	1500-3200																								275
YWZ12-630/121S	Ed121/6S	1200-2100	2	1120	360			250	400	260	260	630	27 27	615	240	230	1128	425	170	400	1587		20	8	74	390
YWZ12-630/201S	Ed201/6S	2000-3600																								390
YWZ12-630/301S	Ed301/6S	2800-5300																								390
YWZ12-630/301/12S	Ed301/12S	3500-7000		1250	400				440	260	260			615	260	260	1288	425	170	400	1697		20	8	74	480
YWZ12-710/201S	Ed201/6S	2300-4000	2	1220	370			280	410	270	270		27 27	675	280	280	1280	475	190	450	1752		20	8	74	520
YWZ12-710/301S	Ed301/6S	3100-6000																								520
YWZ12-710/301/12S	Ed301/12S	4000-8000		1350	400				440	280	280			675	280	280	1328	475	190	450	1887		20	8	74	580
YWZ12-800/301/12S	Ed301/12S	5300-9000	2					320				800

Produktintroduktion

YWZ12-seriens bremse består af to hoveddele: en matchende bremseramme og en YT1 elektrisk hydraulisk thruster. Når den er tændt, bevæger den elektriske hydrauliske aktuator sig, dens skubbestang hæver sig hurtigt og åbner bremseklodsen ved hjælp af håndtag; Når der er strømafbrydelse, falder skubbestangen på den elektriske hydrauliske aktuator hurtigt ned under påvirkning af fjederkraften og lukker bremseklodsen gennem håndtaget, hvorved der opnås bremsning. Installationsdimensionerne overholder standarden GB6333-86, og de tekniske krav er i overensstemmelse med standarden JB6406-2006. Hovedydelsen er sikker og pålidelig med jævn bremsning og høj driftsfrekvens. Anvendes hovedsageligt til deceleration eller parkeringsbremsning af mekaniske drivanordninger i løft, metallurgi, minedrift, havne, dokker, entreprenørmaskiner mv.
