Beskrivelse

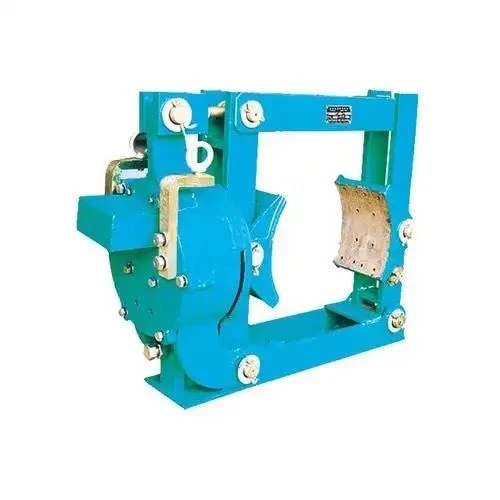

ZWZA serie DC elektromagnetisk tromlebremse

Formål og hovedkarakteristika:

Udbredt anvendt til deceleration og parkeringsbremsning af mekaniske drivenheder inden for løft, transport, metallurgi, minedrift, havne- og dok- og byggetekniske sektorer.
Dens monteringsdimensioner og bremsemomentparametre er i overensstemmelse med JB/ZQ4386-1997, og tekniske krav er i overensstemmelse med JB/T7685-2006.

Driftsbetingelser:

Omgivelsestemperatur: -25 grader ~ 40 grader
Relativ luftfugtighed: Mindre end eller lig med 90 %
Servicehøjde: Mindre end eller lig med 2000 m
Ingen brændbare, eksplosive, ætsende gasser eller metal-ætsende, isolering-skadende ledende støv i arbejdsmiljøet.
Driftsfrekvens: Mindre end eller lig med 720 cyklusser/t
Strømforsyning: DC 110 V eller DC 220 V. Der kræves en valgfri DKZ strømboks til en AC 380 V strømforsyning.

product-1084-238

product-1000-701

Vigtigste tekniske parametre og overordnede dimensioner

Enhed: mm

Bremse model	Bremsemoment (Nm)							D	h1	k	i	d	h2	b	A	E	F	H	G1	M	m	S	Tilbagetrækningsafstand (Max)	G3	Vægt (kg)
	Parallel spole			Serie spole
				60 % mærkestrøm		40 % mærkestrøm
	Strøm på kontinuitetshastighed			Strøm på kontinuitetshastighed															G2			Smax
	25%	40%	100%	25%	40%	25%	40%
ZWZA-400	1500	1200	550	1500	1200	900	550	400	320	170	90	28	90	180	540	390	170	670	305415	320	355	2	1.5	130	168
																						3
ZWZA-500	2500	1900	850	2500	1900	1500	1000	500	400	205	100	28	115	200	605	465	190	825	370	340	438	2.3	1.75	155	339
																			475			3.5
ZWZA-600	5000	3550	1550	5000	3550	3000	2050	600	475	250	126	42	140	240	690	570	230	965	450	420	500	2.7	2	180	500
																			565			4
ZWZA-700	8000	5750	2800	8000	5750	4800	3250	700	550	305	150	42	172	280	780	645	270	1115	515	480	577	3	2.25	235	689
																			625			4.5
ZWZA-800	12500	9100	4400	12500	9100	7500	5550	800	600	350	180	42	176	320	855	710	300	1250	580	540	650	3.3	2.5	290	881
																			700			5

Modelbetegnelse

ZWZA Series DC elektromagnetiske tromlebremser bruges primært til deceleration og parkeringsbremsning af forskellige mekanismer i DC-motordrevet, DC-netværk-leveret løft, porthåndtering og metallurgisk maskineri. Deres brug anbefales ikke til vekselstrømsmotor-drevne løft, porthåndtering og metallurgiske maskiner. Monteringsdimensioner og bremsemomentparametre er i overensstemmelse med JB/ZQ4386-1997, mens tekniske krav er i overensstemmelse med JB/T7685-2006. Denne serie er designet som en opgraderingserstatning for de eksisterende ZWZ Series ældre produkter.
